近日,黑龙江大庆市庆虹桥

“巨无霸”大转体引来强势围观

近年来
中铁二十二局承建的多座桥梁
采用转体、顶推、顶进等工艺工法
实行全程动态监控
让大桥跳起了完美的“空中芭蕾”

随着时间的推移
施工技术愈发成熟
科技加持愈发先进
智慧建造
实力圈粉


下面

让我们一起盘点大桥“华丽转身”的名场面

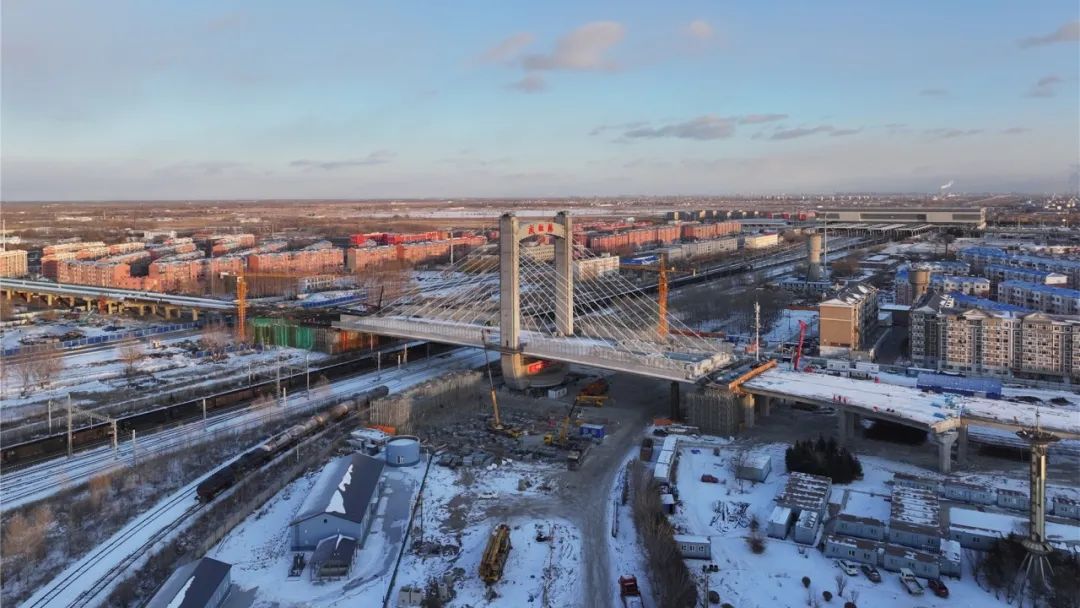

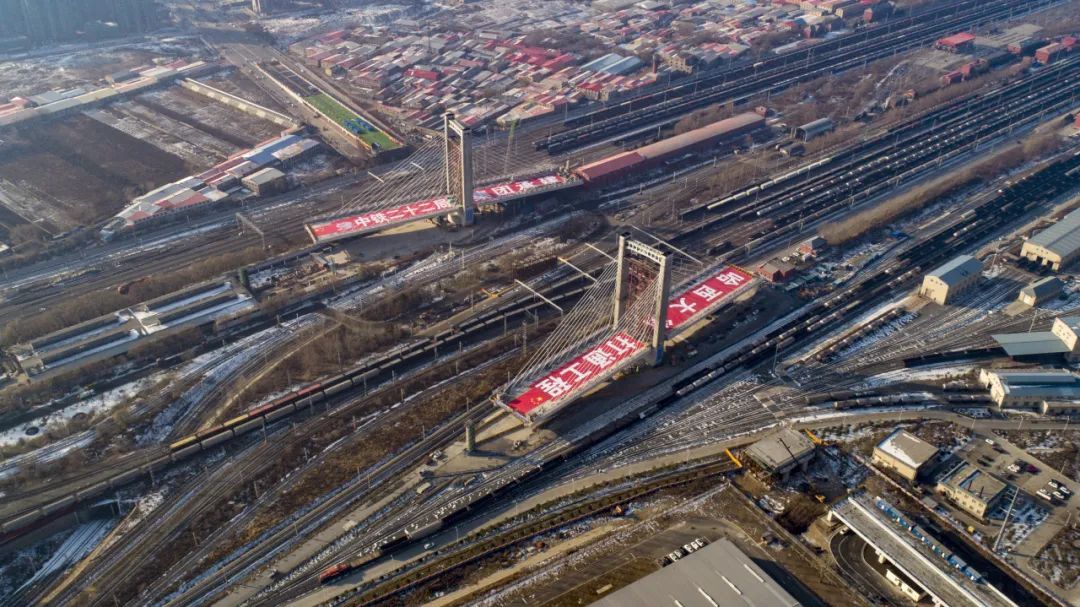

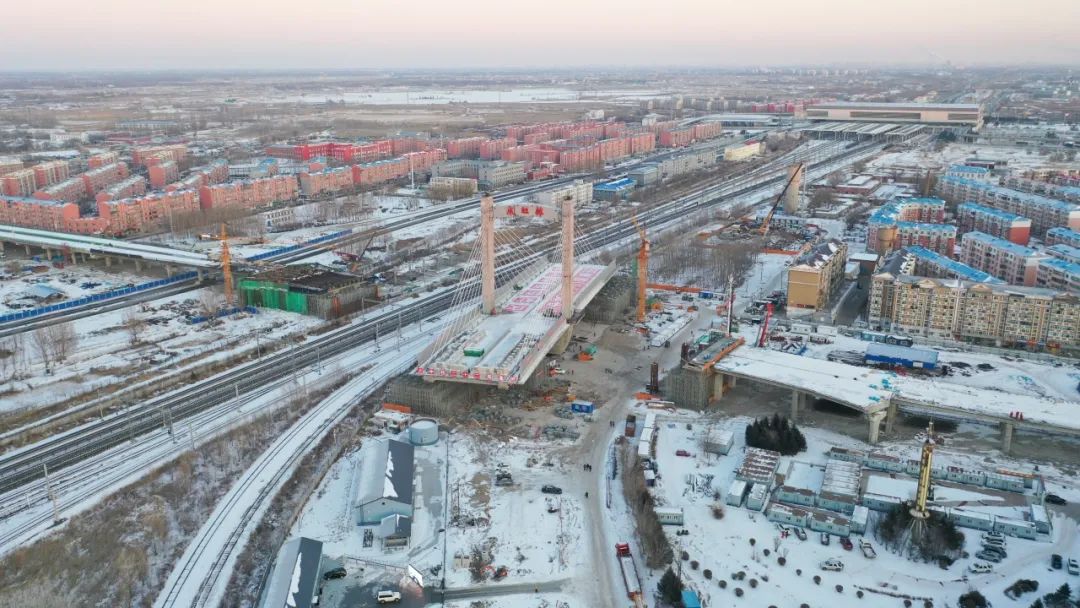

大庆市庆虹桥新建工程









黑龙江• 大庆

2023.11.28

        大庆市庆虹桥新建工程是黑龙江省“重点项目”,该桥上跨滨洲线、哈齐客专等8条铁路线,其中,转体段长153米,总转体重量25092吨,桥梁主塔两侧连续梁悬臂重量差达1889.24吨。项目部创新提出既有线钢管柱临线防护、塔梁同步施工、斜拉索非对称张拉等关键工法,实现临近高铁线路施工不间断重大突破;采取智能控制技术,通过密布在球铰、主塔、连续梁、斜拉索等关键部位的自动化传感器连通北斗定位系统,即时检测应力、温度、倾角、速度、风速、转体梁段空间位置等要素,全程监测主塔和连续梁的姿态,及时调整偏差,实施数字孪生技术动态监控,“护航”大桥成功转体。项目建成通车后,将进一步完善城市交通枢纽,带动区域经济快速发展。

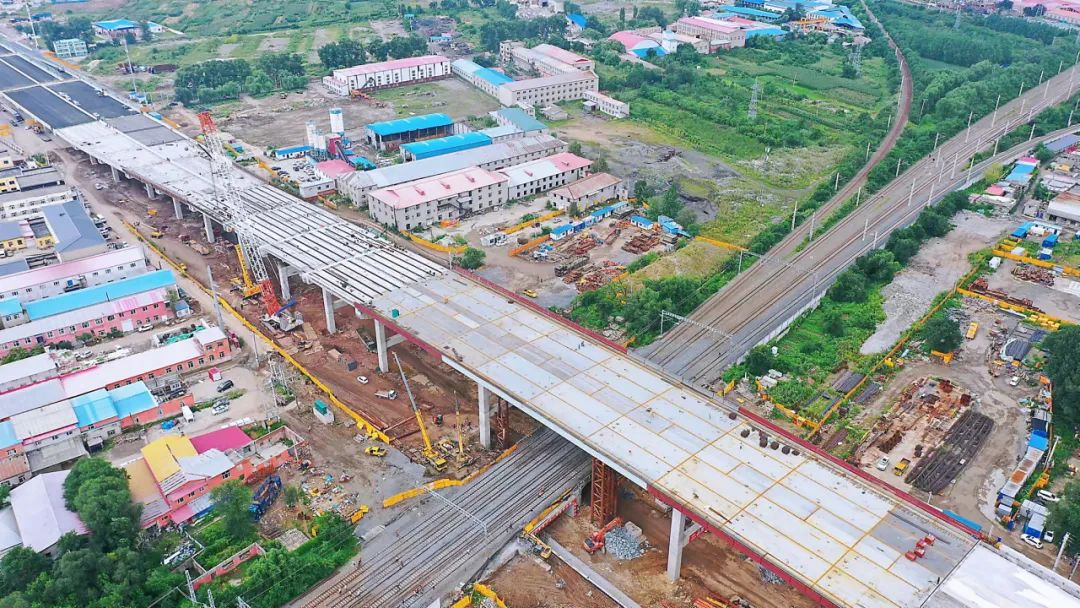

哈尔滨市东三环快速路







黑龙江• 哈尔滨

2023.10.26

        哈尔滨市东三环快速路是我国高寒地区城市新建最长快速路。项目部对既有桥梁采用顶升改造施工工艺,在保证结构体系及跨度不变的前提下,实现既有桥体与新建桥梁精准对接,缩短工期3个月,节约资金1.2亿元;采取上跨桥和下穿地道桥同步作业的方式,将全长160米、重约3740吨钢箱梁上跨4条铁路营业线,平稳可控地顶推到指定位置,顶推距离133.5米,提前16天完成顶推任务;顶进作业历经266场铁路封锁,分别设置12处顶进点,由北向南单向交角83°用液压千斤顶将下穿地道框构以“微米式”循序渐进地顶进到设计位置,难度之大,安全风险系数之高,在全国城市建设下穿铁路既有线路施工中极为罕见。该项目极大缓解了松花江南部与北部过江交通枢纽压力,在东部地区形成各区县的快速路大通道。

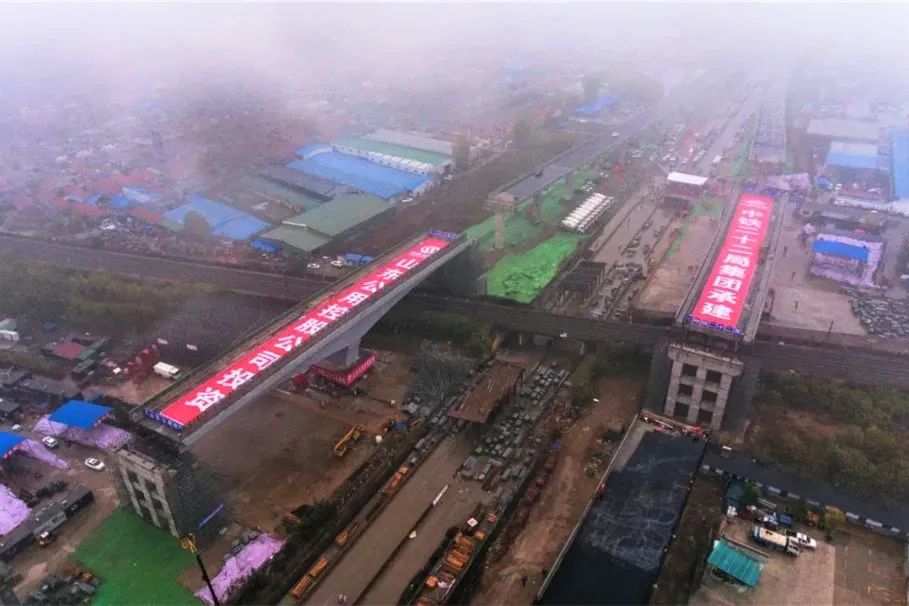

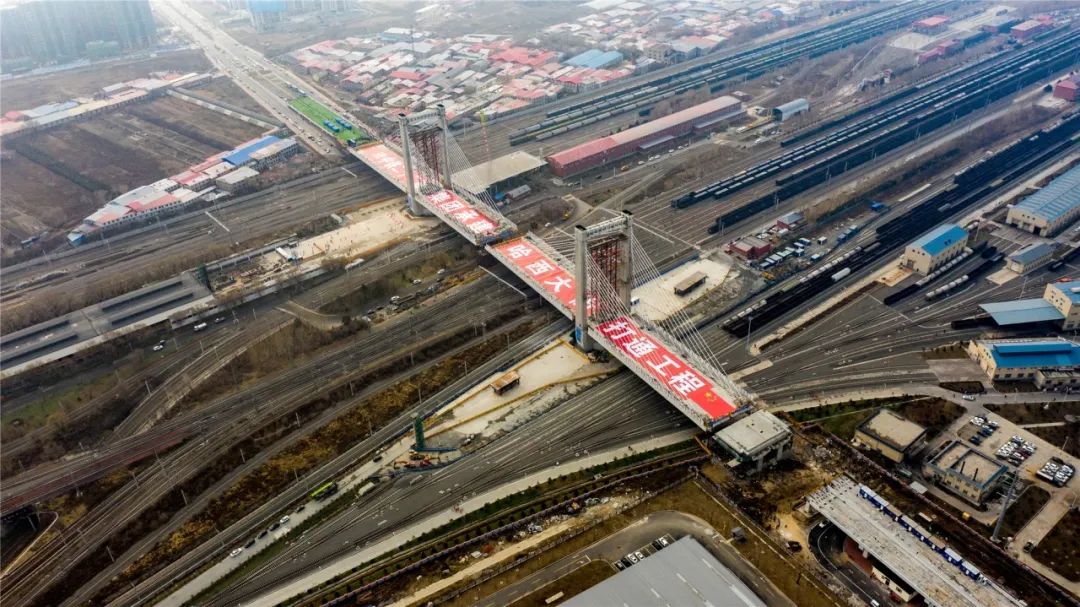

哈尔滨市哈西大桥









黑龙江• 哈尔滨

2020.11.12

历时110分钟,两侧主塔带着连续梁分别同步转动79.23°和96.12°,哈尔滨市哈西大桥成功转体合龙。该桥长843米、宽30米,双向6车道,为混凝土现浇连续梁结构。大桥两侧主塔和连续梁合计58000吨,主塔两侧连续梁悬臂重量差1350吨,上跨哈尔滨南站48条铁路既有线和1条市政主干道,创造了当时国内高寒地区转体重量最大、两侧悬臂重量极不平衡、跨越铁路既有线最多的纪录,成功申报三项国家专利,创新新技术、新工艺15项。球铰是大桥转体的核心部件,在安装中,技术人员用精密水准仪全程跟踪测量,并通过底座板下的精调螺栓调节球铰水平度,实现了球铰顶口任意两点误差不大于1毫米,下球铰球面滑块误差不大于0.2毫米,完全满足设计要求。

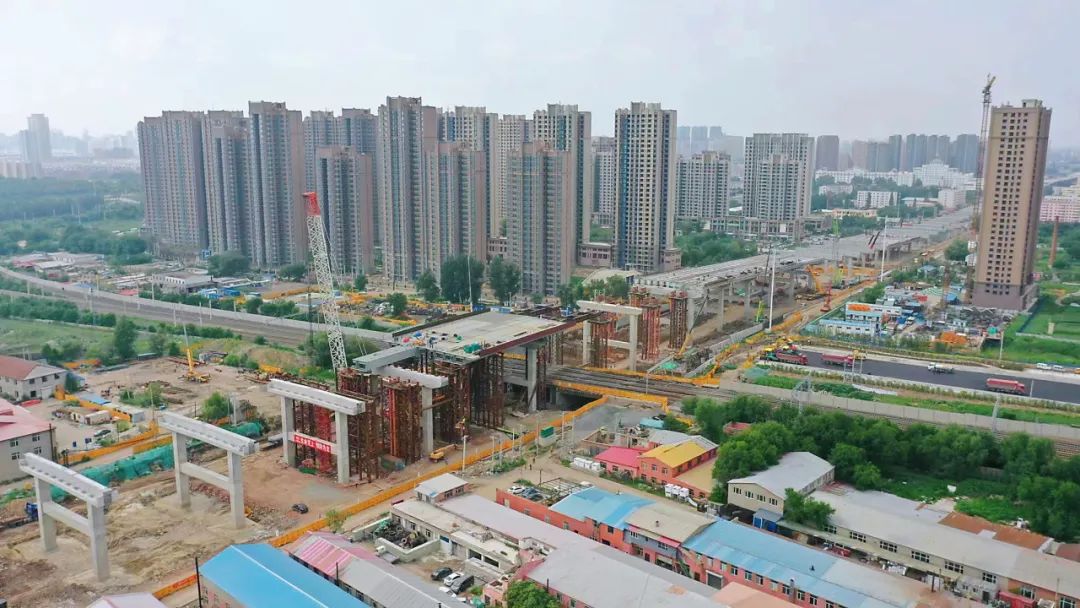

济宁市内环高架桥




山东• 济宁

2020.11.07

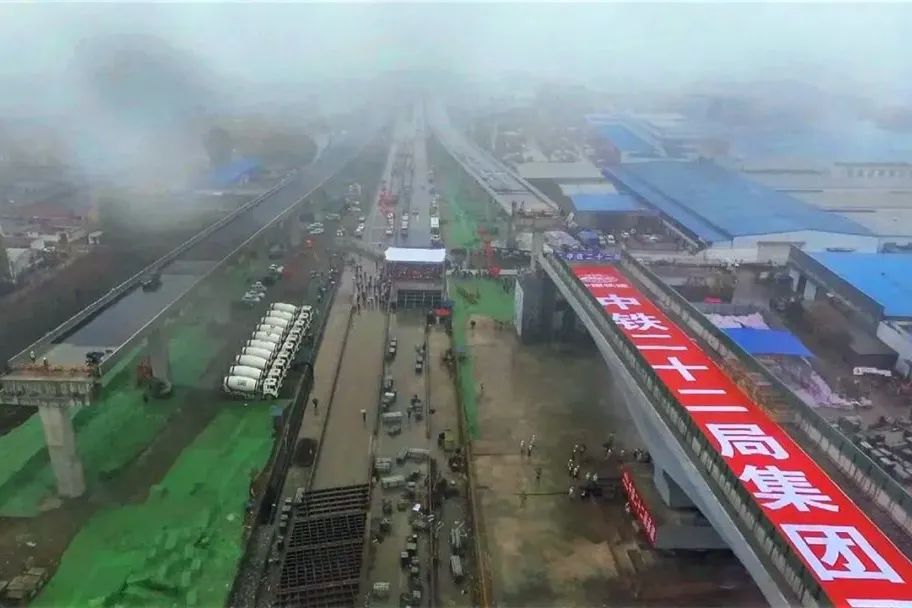

山东济宁市内环高架桥东、西幅两座合计重达26000吨的转体桥顺利转体,成功跨越新兖铁路。施工过程中,项目部应用钢筋绑扎胎架,采用定性钢模,在预制台座上一次性浇筑成型,并在梁顶、箱室内安装自动喷淋系统,自动、定时对预制箱梁进行养护,确保箱梁质量;采用5G通信技术实现通话指令保障,确保转体对接分秒无误。该高架桥是我国首个一次性建成的城市内环高架桥,京台高速、日兰高速、济徐高速的连接纽带,对于加快鲁南经济社会发展有重要意义。

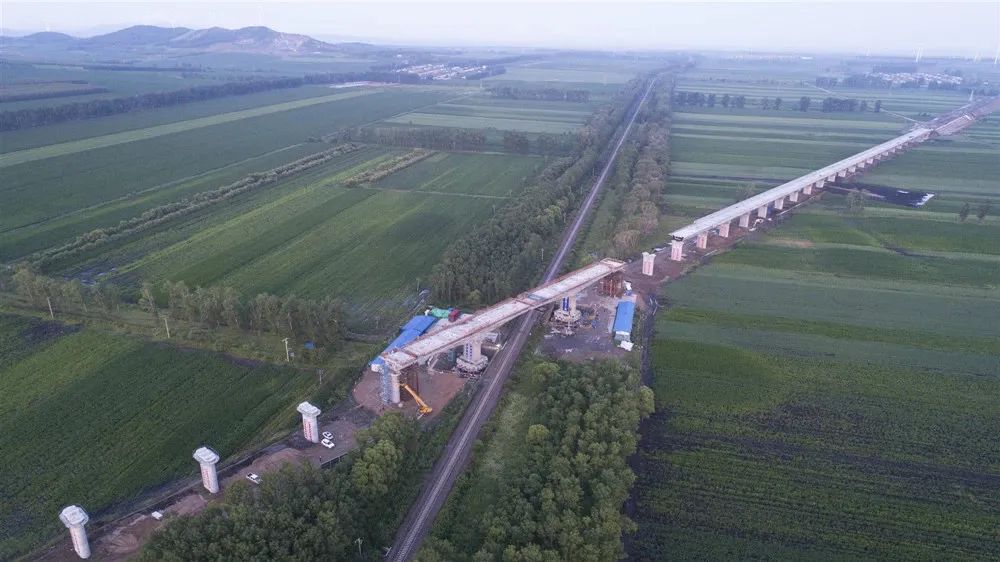

牡佳高铁跨佳富铁路1号特大桥







黑龙江• 佳木斯

2019.07.21

中国最东端高铁牡佳高铁跨佳富铁路1号特大桥转体梁历时1小时,顺时针成功转体26°42’,实现合龙。项目部采用“先平行于佳富铁路挂篮悬壁施工,再转体,后合龙”的施工方案,转体梁重量8540吨,线路纵坡7.0‰。施工过程中,积极引进信息化建设,建立信息化平台,对连续梁线形与应力全程监控,并进行分析计算,得出各阶段的预拱度,确保转体对接中桥梁结构的可靠性、安全性。结合信息化平台,技术人员还采用BIM技术,使两侧的T构连续梁经过旋转后,实现精准对接。连续梁转体对接后,通过对两侧四个控制点全方位测量复核,实测数值达到毫米级控制精度,确保符合设计要求。牡佳高铁与既有哈牡高铁、哈佳铁路共同构成黑龙江省东部高铁环线,串联起沿线6座地级市,形成以哈尔滨为中心的2、3小时交通圈,对促进沿线资源型城市转型升级,助力东北全面振兴、全方位振兴,具有重要意义。

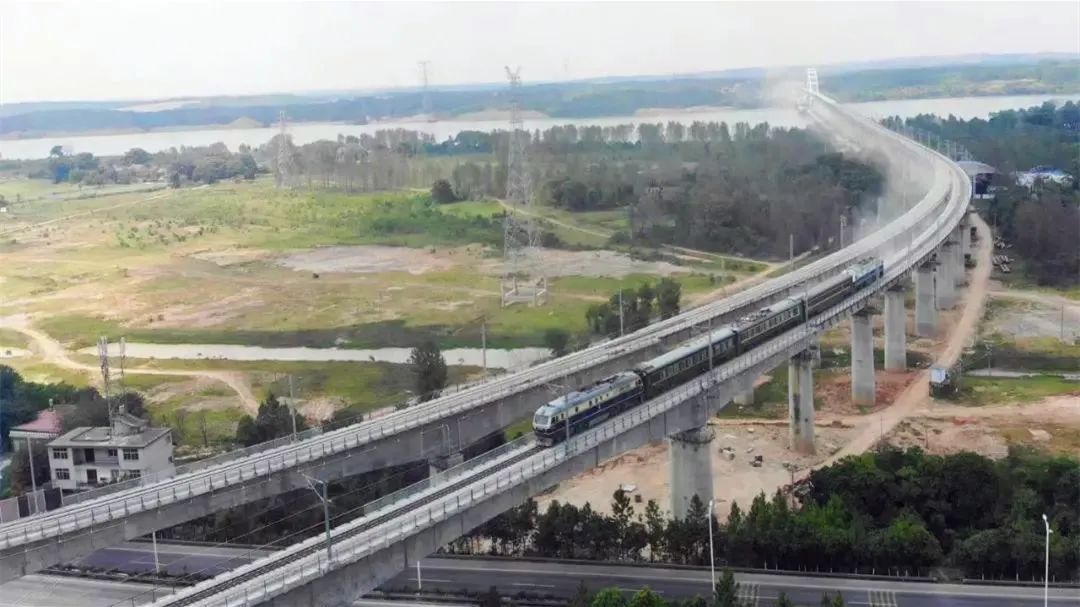

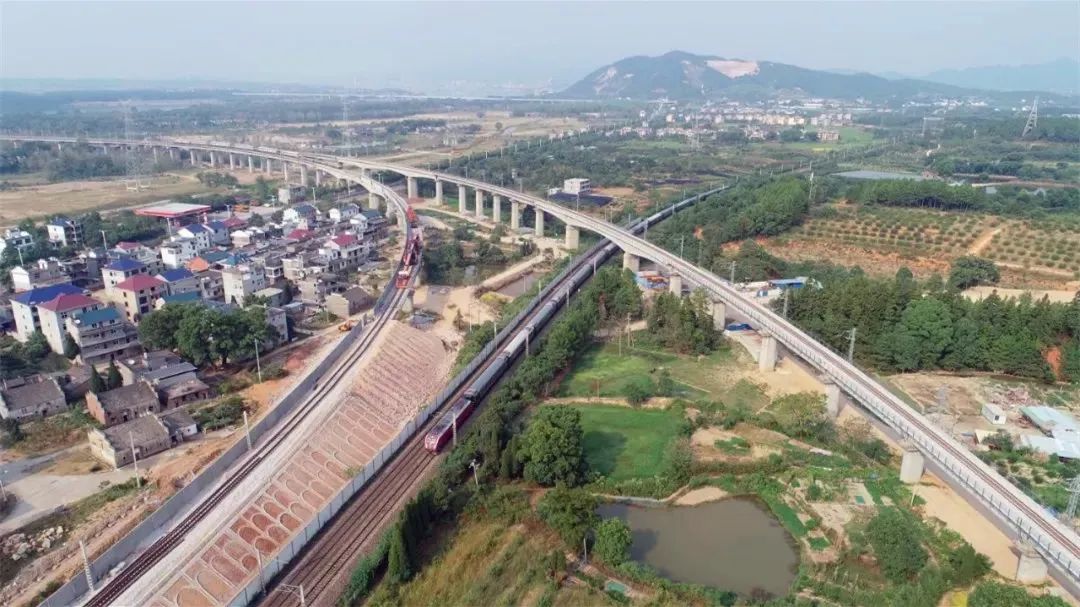

赣州市浩吉铁路赣江特大桥







江西• 赣州

2018.12.26

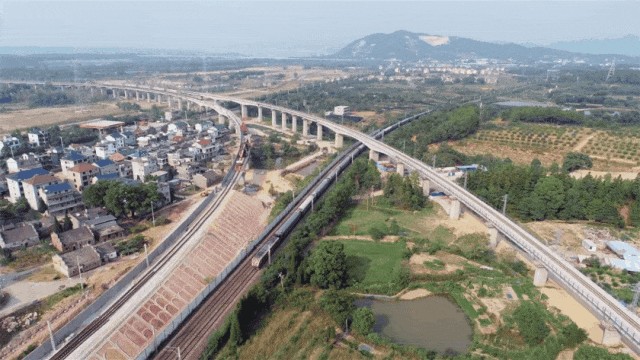

世界最长重载铁路浩吉铁路赣江特大桥转体梁跨度64米,转体重量2600吨,旋转34度,在京九铁路上空“握手”。该桥全长2800米,是国内单跨最长的连续刚构拱桥,其中,跨赣江的大桥主跨围堰底部在水面下21米。浩吉铁路一跨长江、两跨黄河,连接蒙陕甘宁能源“金三角”地区与鄂湘赣等华中地区,是“北煤南运”新的国家战略运输通道,是衔接多条煤炭集疏运线路、点网结合、铁水联运的大能力、高效煤炭运输系统和国家综合交通运输系统的重要组成部分,对于促进西部地区资源开发,保障鄂湘赣等华中地区能源供应,增强我国铁路能源运输南北通道能力具有重要意义。
